Kondensatableiter DC1

  • Edelstahl
  • Geeignet für Kondensatrückspeisung
  • Horizontaler Einbau
  • Vertikaler Einbau
  • Option
    – ASTM-Material verfügbar

  • Kompakte Bauweise

    Kann auf kleinem Raum eingebaut werden.

  • Edelstahl

    Äußerst korrosionsbeständig.

  • Keine Dampfleckagen

    Betrieb unterhalb der Sättigungstemperatur, sodass Dampfleckagen vermieden und hohe Energieeinsparungen ermöglicht werden. Es sind zwei verschiedene Kapselausführungen erhältlich. H: leitet heißes Kondensat bei ca. 5 ℃ unter der Sättigungstemperatur ab. H: leitet heißes Kondensat bei ca. 15 ℃ unter der Sättigungstemperatur ab.

Typische Anwendungen

Geeignet für Anlagen in der Lebensmittel- und Getränkeindustrie, Biogeräte, kompakte Wärmetauscher, Tankheizungen, Wärmehauptleitungen, Dampfbegleitheizungen, Reinigungsgeräte und vergleichbare Anwendungen.

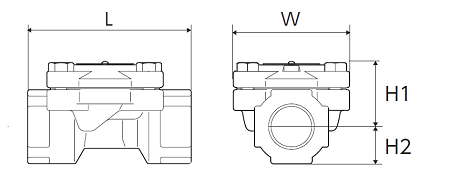

Nennweite Abmessungen (mm) Gewicht
L H1 H2 W (kg)
1/4” 65 29 11 53 0,4
3/8”
1/2” 75 31 17 0,5
3/4”
1” 80 34 21
Modell Anschluss Max.
Betriebsdruck		 Max.
Differenzdruck		 Max.
Betriebstemperatur		 Öffnungstemperatur Gehäusematerial
Typ Nennweite (bar) (bar) (℃) (℃)
DC1-21H Gewindemuffe
Rc, NPT		 1/4” 21 21 220 5℃
unter Sättigungstemperatur		 Edelstahl-
guss
SCS13A/CF8
3/8”
1/2”
3/4”
1”
DC1-21L 1/4” 15℃
unter Sättigungstemperatur
3/8”
1/2”
3/4”
1”

* Schraubflansch erhältlich. Kundenspezifische Abmessungen auf Anfrage.

● Max. zulässiger Druck (PMA): 21 bar PMA ist der Auslegungsdruck von druckfesten Teilen (Gehäuse).
● Max. zulässige Temperatur (TMA): 220 ℃ TMA ist die Auslegungstemperatur von druckfesten Teilen (Gehäuse).
● Min. Betriebsdifferenzdruck (⊿PMN): 0,1 bar ⊿PMN ist der minimale Betriebsdifferenzdruck zwischen dem Ein- und Auslass des Kondensatableiters.
