Kondensatableiter TB9BN-C

  • SCCV-System
  • Edelstahl
  • Geeignet für Kondensatrückspeisung
  • Horizontaler Einbau
  • Vertikaler Einbau
  • Bypass-Funktion
  • Automatische Entlüftung
  • Option
    – Kundenspezifischer Flansch

  • Komplett geschlossen

    Der Temperaturkontrollableiter ermöglicht eine anpassbare Unterkühlung des Kondensats. Dadurch wird ein bestimmter Kondensatspiegel im Ableiter aufrechterhalten. Der Mechanismus ist 100%ig dicht, was Dampfverluste im Betrieb wirksam verhindert.

  • Überragende Langlebigkeit

    Das MIYAWAKI SCCV-System (Self Closing and Centering Valve, selbstschließendes und selbstzentrierendes Ventilsystem) zeichnet sich dank der reduzierten Schließkräfte durch eine wesentlich höhere Lebensdauer aus. Das frei drehende Ventil sitzt selbst unter den extremen Bedingungen, die bei Hochdruckanwendungen herrschen, stets optimal in der Ventilführung, da es durch den Kondensatstrom zentriert und geführt wird. Diese Konstruktion verringert die Beanspruchung und damit den Verschleiß der Ventilkomponenten deutlich.

  • Energieeinsparungen

    Die Regelung der Temperatur des abgeleiteten Kondensats sorgt für deutliche Energieeinsparungen. Insbesondere wenn in Anwendungen die fühlbare Wärme des Kondensats zur Heizung verwendet werden kann, reduziert der Ableiter den Dampfverbrauch erheblich.

  • Abschlammventil

    Mit einem Abschlammventil lassen sich durch die Leitungen eingedrungener Schlamm und Kesselstein entfernen, ohne dass der Ableiter zerlegt werden muss.
    ● TB9BN-C für bis zu 9,8 bar

Typische Anwendungen

Geeignet für Hauptdampfleitungen sowie Begleit- und Tankheizungen, Gebäudeheizungen und vergleichbare Anwendungen.

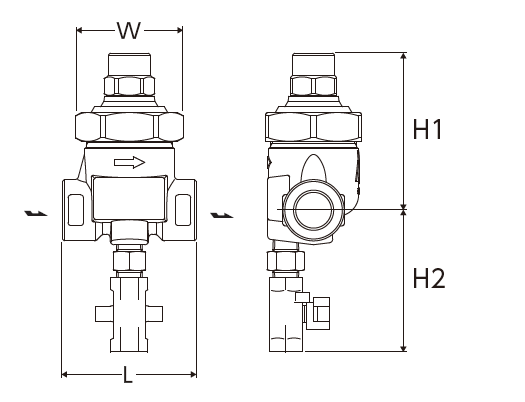

Gewindemuffe/Schweißmuffe

Nennweite Abmessungen (mm) Gewicht
L H1 H2 W (kg)
1/2” 70 82 74 56 0,9
3/4” 80 1,0
1” 1,1

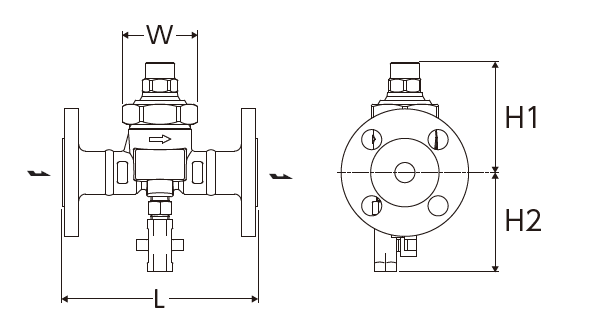

Flansch

JIS,ASME

Nennweite Abmessungen (mm) Gewicht (kg)
JIS (FF,RF) ASME/JPI (RF)
L H1 H2 W 10K, 16K 20K 150lb 300lb
1/2” 145 82 74 56 2,5 2,6 2,1 2,6
3/4” 2,9 3,0 2,6 3,5
1” 4,0 4,2 3,3 4,3

DIN PN40

Nennweite Abmessungen (mm) Gewicht (kg)
JIS (FF,RF) ASME/JPI (RF)
L H1 H2 W 10K, 16K 20K 150lb 300lb
1/2” 145 82 74 56 2,5 2,6 2,1 2,6
3/4” 2,9 3,0 2,6 3,5
1” 4,0 4,2 3,3 4,3

* Kundenspezifische Abmessungen auf Anfrage.
* Wenden Sie sich an MIYAWAKI, wenn Sie weitere Informationen wünschen.

Modell Anschluss Max. Betriebsdruck (bar) Max. Differenzdruck (bar) Max. Betriebstemperatur (℃) Einstellbereich (℃) Standardeinstellung (℃) Gehäusematerial
Typ Nennweite
TB9BN-C Gewindemuffe
Rc, NPT		 1/2” 9,8 9,8 183 50 – 150 100
(bei 5bar)		 Geschmiedeter Stahl
A105
3/4”
1”
TB9BNF-C Flansch
FF , RF		 1/2”
3/4”
1”
TB9BNW-C Schweißmuffe 1/2”
3/4”
1”

* Verfügbare Flanschnormen: ASME/JPI 150lb, 300lb, DIN PN40, JIS 10K, 16K, 20K

● Max. zulässiger Druck (PMA): 9,8 bar PMA ist der Auslegungsdruck von druckfesten Teilen (Gehäuse).
● Max. zulässige Temperatur (TMA): 183 ℃ TMA ist die Auslegungstemperatur von druckfesten Teilen (Gehäuse).
● Min. Betriebsdifferenzdruck (⊿PMN): 0,1 bar ⊿PMN ist der minimale Betriebsdifferenzdruck zwischen dem Ein- und Auslass des Kondensatableiters.

● ⊿t ist die Differenz zwischen der Temperatur eines Temperaturkontrollableiters beim ersten Öffnen des Ventils und der Temperatur des Kondensats.

Der Temperaturunterschied (⊿t) beim ersten Durchfluss von Luft ist groß und deutet darauf hin, dass auch die Durchflussmenge zunehmen wird.

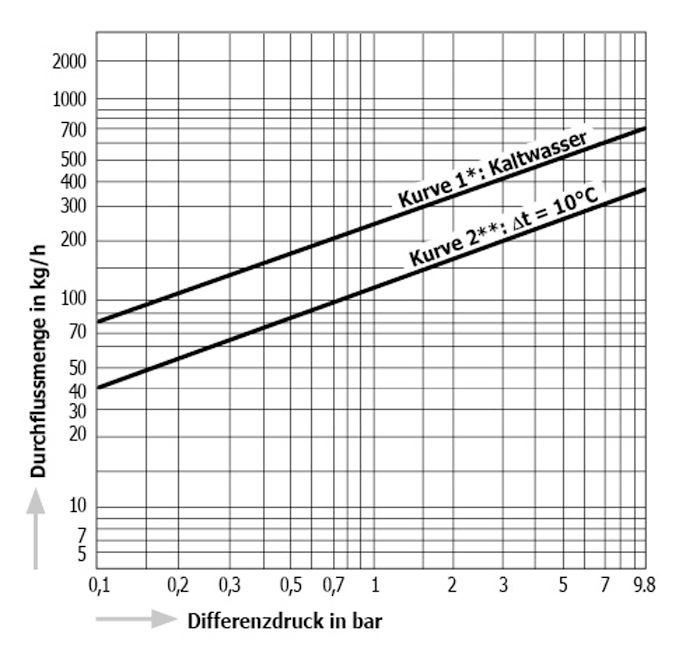

* Kurve 1 zeigt die maximale Kapazität des Ableiters bei der Ableitung von kaltem Kondensat.
** Kurve 2 zeigt die maximale Kapazität des Ableiters bei der Ableitung von warmem Kondensat mit einer Temperatur von 10 °C unter der Solltemperatur des Ableiters.
