Kondensatableiter TBU4-SR

  • SCCV-System
  • Edelstahl
  • Geeignet für Kondensatrückspeisung
  • Horizontaler Einbau
  • Vertikaler Einbau
  • Bypass-Funktion
  • Automatische Entlüftung

  • Kesselstein lässt sich 10-mal schneller entfernen als bei herkömmlichen Modellen.

    Eine Demontage vor der Reinigung ist nicht länger erforderlich. Kesselstein wird durch einfaches Drehen eines Griffs unmittelbar entfernt, ohne dass der Dampfstrom unterbrochen werden muss. Pro Ableiter dauert dies nur etwa 3 Minuten.

  • Reduziert Kesselsteinablagerungen

    Vollständige Neukonstruktion aller internen Komponenten.
    ・33 % höherer Bimetallventilhub
    ・2,2 x höhere Federöffnungskraft
    ・Vergrößerter Ventilsitz, Strömungskanal und -querschnitt
    * Im Vergleich zu früheren Miyawaki-Produkten

  • Vorbeugende Maßnahmen zur Gewährleistung der Schließfunktion

    Dieses Produkt ermöglicht das effiziente, regelmäßige Entfernen von Kesselstein. Regelmäßiges Entfernen verhindert die Beeinträchtigung der Schließfunktion durch Kesselstein.

  • Überragende Langlebigkeit

    SCCV-System (Self Closing and Centering Valve)/Dies ist ein von Miyawaki entwickelter Mechanismus zur Erhöhung der Ventillebensdauer.
    Das sanfte Schließen erhöht die Lebensdauer.

Entfernen Sie die Waage durch einfaches Drehen eines Griffs!

Diese Temperierfalle verfügt über einen Mechanismus, mit dem Sie Kalkablagerungen im Durchflusskanal (des Ventillochs) entfernen und durch einfaches Drehen eines Griffs an der Unterseite entleeren können.

Typische Anwendungen

Geeignet für Begleitdampfleitungen in Anlagen.

Nennweite Abmessungen (mm) Gewicht
L H1 H2 W (kg)
1/4” 65 65 58 46 0,62
3/8”
Modell Anschluss Max.
Betriebsdruck		 Max.
Differenzdruck		 Max.
Betriebstemperatur		 Einstellbereich Standardeinstellung Gehäusematerial
Typ Nennweite (bar) (bar) (℃) (℃) (℃)
TBU4-6-SR Gewindemuffe
Rc, NPT		 1/4” 6* 6 220 50 – 130 70
(bei 5 bar)		 Edelstahl
SUS F304 /
A182 F304
3/8”

*Kann auch mit einem maximalen Betriebsdruck von 10 bar hergestellt werden.
*Es ist möglich, die werkseitig eingestellte Standardtemperatur zu ändern. Bitte Betriebsdruck und Solltemperatur angeben.
*Bitte lesen Sie in der Installationsanleitung nach, wie Sie die eingestellte Temperatur einstellen.

●⊿t ist die Differenz zwischen der Temperatur einer Temperierfalle beim erstmaligen Öffnen des Ventils und der Kondensattemperatur
Der Temperaturunterschied (⊿t) beim anfänglichen Durchströmen der Luft ist groß und zeigt an, dass auch die Durchflussrate ansteigt.

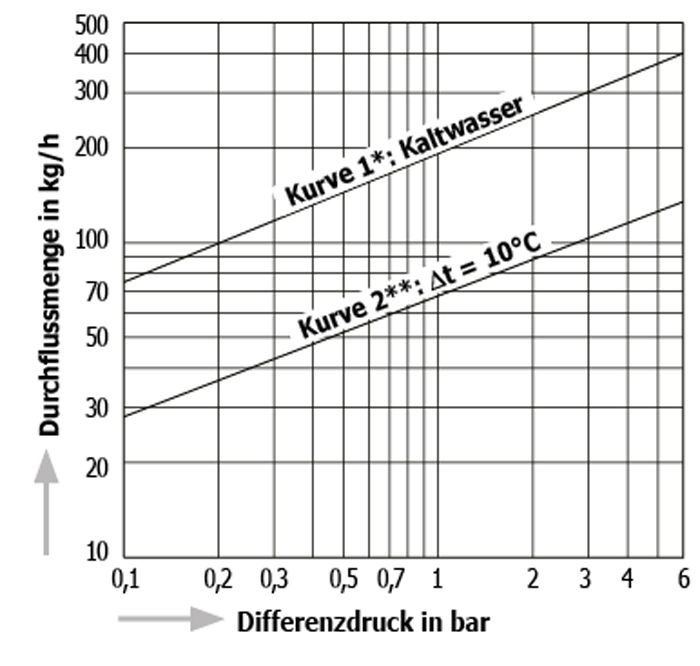

*  Curve1 zeigt die maximale Kapazität der Falle beim Ablassen von kaltem Kondensat.
**Kurve2 zeigt die maximale Kapazität der Falle, wenn heißes Kondensat bei einer Temperatur von 10 C (18 F) unter der eingestellten Temperatur der Falle abgelassen wird.
