Kondensatableiter TBU4 / TBU4B/ TBU4B-C
- SCCV-System
- Edelstahl
- Geeignet für Kondensatrückspeisung
- Horizontaler Einbau
- Vertikaler Einbau
- Bypass-Funktion
- Automatische Entlüftung
-
Reduziert Kesselsteinablagerungen
Vollständige Neukonstruktion aller internen Komponenten.
・33 % höherer Bimetallventilhub
・2,2 x höhere Federöffnungskraft
・Vergrößerter Ventilsitz, Strömungskanal und -querschnitt
* Im Vergleich zu früheren Miyawaki-Produkten -
Überragende Langlebigkeit
Das MIYAWAKI SCCV-System (Self Closing and Centering Valve, selbstschließendes und selbstzentrierendes Ventilsystem) zeichnet sich dank der reduzierten Schließkräfte durch eine wesentlich höhere Lebensdauer aus.
Das frei drehende Ventil sitzt selbst unter den extremen Bedingungen, die bei Hochdruckanwendungen herrschen, stets optimal in der Ventilführung, da es durch den Kondensatstrom zentriert und geführt wird. Diese Konstruktion verringert die Beanspruchung und damit den Verschleiß der Ventilkomponenten deutlich.
-
Energieeinsparungen
Die Regelung der Temperatur des abgeleiteten Kondensats sorgt für deutliche Energieeinsparungen. Insbesondere wenn in Anwendungen die fühlbare Wärme des Kondensats zur Heizung verwendet werden kann, reduziert der Ableiter den Dampfverbrauch erheblich.
Typische Anwendungen
Geeignet für Begleitheizungen in Industrieanlagen.

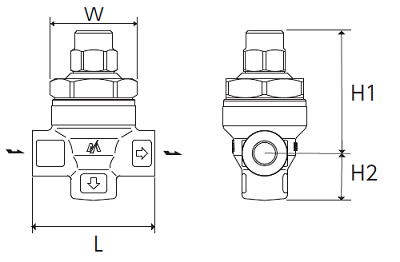

Gewindemuffe
| Nennweite | Abmessungen (mm) | Gewicht | |||
|---|---|---|---|---|---|
| L | H1 | H2 | W | (kg) | |
| 1/4” | 65 | 65 | 25 | 46 | 0,58 |
| 3/8” | |||||

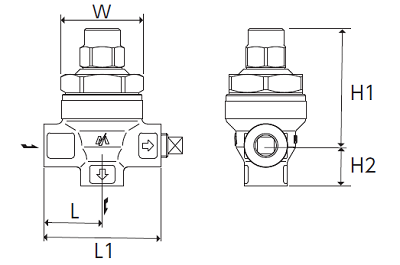

Mit Abschlammventil
| Nennweite | Abmessungen (mm) | Gewicht | ||||
|---|---|---|---|---|---|---|
| L | L1 | H1 | H2 | W | (kg) | |
| 1/4” | 32.5 | 65 | 65 | 22.5 | 46 | 0,58 |
| 3/8” | ||||||
Mit Kugelhahn
| Nennweite | Abmessungen (mm) | Gewicht | ||||
|---|---|---|---|---|---|---|
| L | L1 | H1 | H2 | W | (kg) | |
| 1/4” | 32.5 | 127 | 65 | 22.5 | 46 | 0,68 |
| 3/8” | 132 | |||||
| Modell | Anschluss | Max. Betriebsdruck (bar) | Max. Differenzdruck (bar) | Max. Betriebstemperatur (℃) | Einstellbereich (℃) | Standardeinstellung (℃) | Gehäusematerial | |
|---|---|---|---|---|---|---|---|---|
| Typ | Nennweite | |||||||
| TBU4-6 Gewindemuffe |
Gewindemuffe Rc, NPT |
1/4” | 6*1 | 6 | 220 | 50~130 | 70 (bei 5 bar) |
Edelstahl SUS F304 /A182 F304 |
| 3/8” | ||||||||
| TBU4B-6 Mit Abschlammventil |
1/4” | |||||||
| 3/8” | ||||||||
| TBU4B-6C Mit Kugelhahn |
1/4” | 6*2 | 183 | |||||
| 3/8” | ||||||||
*1 Max. Betriebsdruck von 10 bar als Sonderanfertigung erhältlich.
*2 Max. Betriebsdruck von 9,8 bar als Sonderanfertigung erhältlich.
● Die werkseitig eingestellte Standardtemperatur kann geändert werden. Bitte geben Sie Betriebsdruck und Solltemperatur an.
● Informationen zum Anpassen der Solltemperatur finden Sie in der Installationsanleitung.
● ⊿t ist die Differenz zwischen der Temperatur eines Temperaturkontrollableiters beim ersten Öffnen des Ventils und der Temperatur des Kondensats.
Der Temperaturunterschied (⊿t) beim ersten Durchfluss von Luft ist groß und deutet darauf hin, dass auch die Durchflussmenge zunehmen wird.

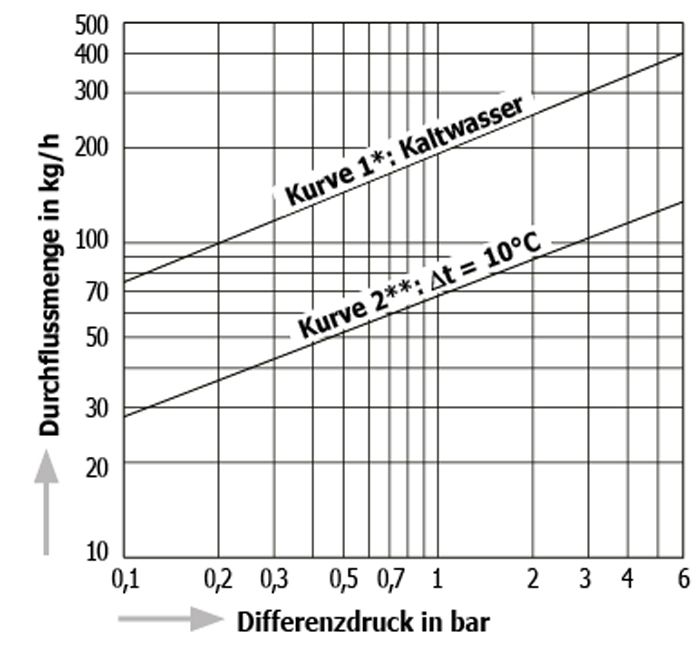

* Kurve 1 zeigt die maximale Kapazität des Ableiters bei der Ableitung von kaltem Kondensat.
** Kurve 2 zeigt die maximale Kapazität des Ableiters bei der Ableitung von warmem Kondensat mit einer Temperatur von 10 °C unter der Solltemperatur des Ableiters.
